Программа для проектирования корпусной мебели

1Шаблоны и проёмы

• Шаблоны: напольный, навесной, угловой Г-образный шкаф, столешница
• Цоколь (плита или регулируемые ножки), задняя стенка (накладная или в паз)

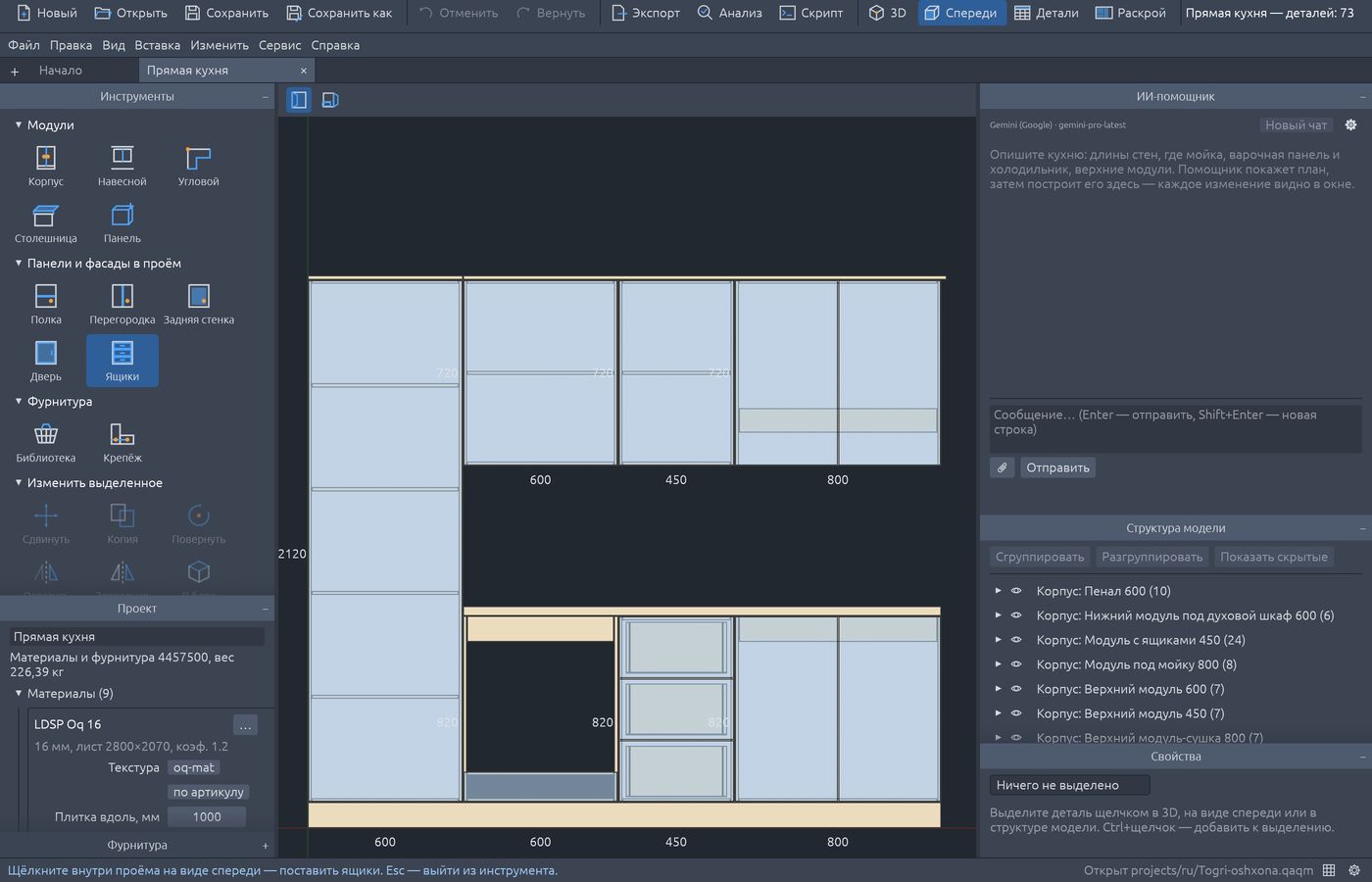

• Заполнение проёма мышью: полка, перегородка, дверь, ящики — встают между соседними деталями
• Формулы в полях: 600-4, (W-T)/2

2Свободные панели и контур

Панели в трёх плоскостях: перемещение, поворот, массив, зеркало, изменение размера ручками. В контуре — скругления, фаски, вырезы и пазы вдоль кромки.

3Крепёж и присадка

• Конфирмат, минификс, шкант, полкодержатель, «минификс + шкант»
• Система 32 мм: шаг кратен 32, по центру соединения
• Петли и направляющие со своей присадкой
• Схема присадки на чертежах деталей с координатами

4Просмотр и проверка

3D, рентген, каркас и текстуры; «4 вида»; двери открываются, ящики выдвигаются — задевающие детали краснеют. Проверка модели находит пересечения деталей, крепёж без панели и детали больше листа.
